Sonel TDR-420

Sonel TDR-420

Pret:

6,450.00 Ron

Cod Produs:

WMGBTDR420

Brand:

Sonel

Greutate:

0.49 KGS

Livrare:

Livrare Gratuita

Descriere produs

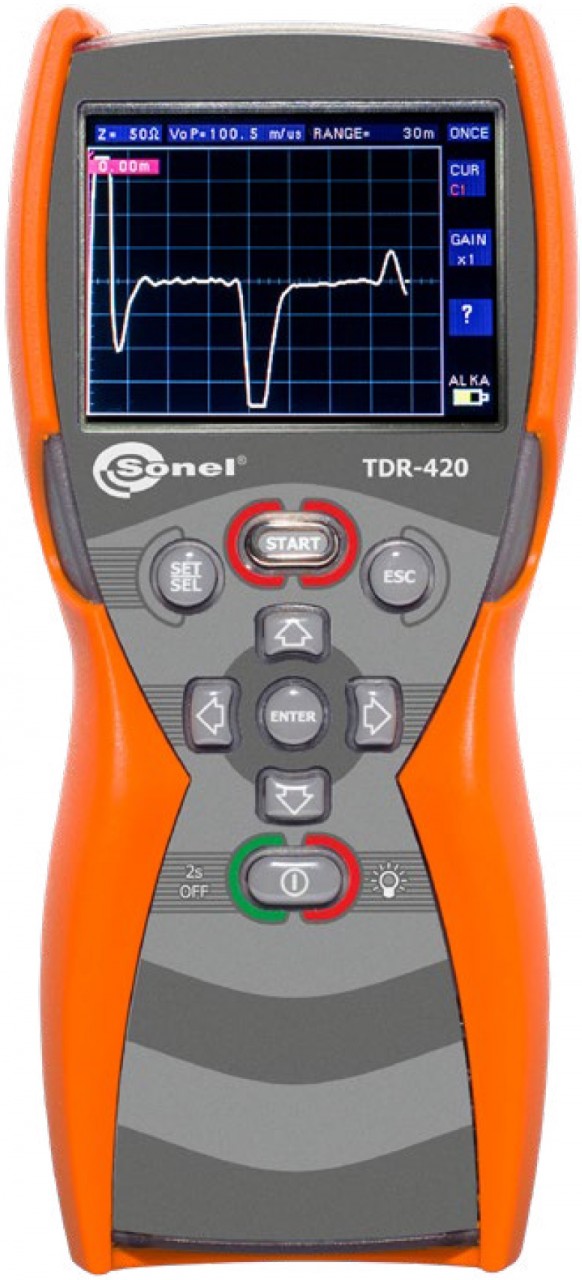

TDR-420 este un reflectometru baza de timp digital portabil destinat identificării și localizării defecțiunilor la cablurile de alimentare su detelecomunicații. Reflectometrul TDR-420 permite măsurarea lungimii cablului și poate determina distanța pana la locul defectului pentru cabluri de lungime de la 4 m până la 6000 m în conductoarele cu fire metalice.

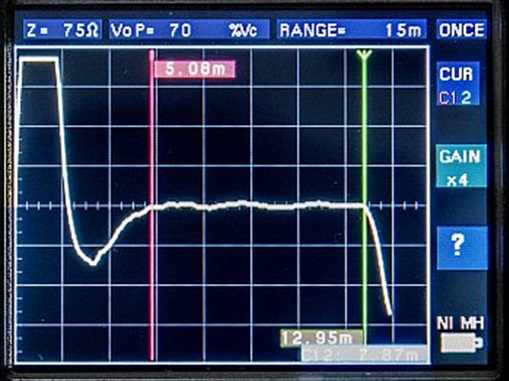

Două cursoare permit determinarea zonelor pentru două defecte simultane precum și distanța dintre ele.

Datorită afișajului TFT color de 3,5 "cu o rezoluție de 320 x 240 pixeli, indicația localizării defectelor este precisă și rezultatele sunt mai ușor de interpretat.

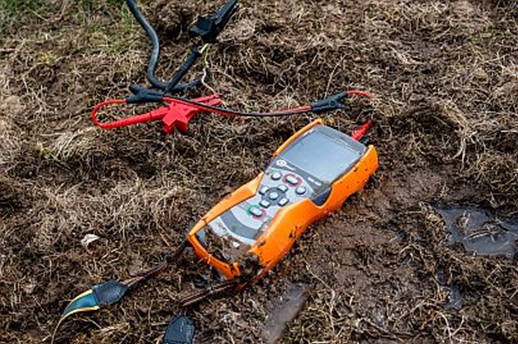

Datorită carcasei unice TDR-420 asigură un grad de protecție la nivelul IP67, ceea ce înseamnă protecție împotriva prafului și protecție împotriva pătrunderii apei în timpul imersiunii pe termen scurt. Prin urmare, lucrul în teren foarte prăfuit sau contact accidental al dispozitivului cu apă nu va afecta funcționarea corectă a reflectometrului.

Specificatii tehnice:

Parametru	Descriere
domenii de masura	20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 [ft] 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 6 km
exactitatea	1% din domeniul selectat
rezolutia	approx. 1% din domeniu
lungimea minima a cablului	4 m
viteza de propagare	in intervalul 10…99% sau 15…148.5 m/μs
impulsul de iesire	5 Vp-p pentru un circuit deschis
impedanta de iesire	25, 50, 75, 100, 125 si 200 Ω
latimea impulsului	3 ns…3 μs (in functie de domeniu)
tipul scanarii	până la 3 scanări/s sau o singură scanare (mod ONCE)
semnal acustic generat	810 – 1100 Hz
timp de funcționare cu bateriile complect incarcata	până la 8 ore de scanare continuă
alimentare	4 x batterii alkaline 1.5 V tip AA sau 4 x acumulatori NiMH AA
functie de oprire automata	1, 5, 10, 15 minute sau deactivata
afisaj	color 3.5” LCD TFT, 320 x 240 pixels
protectie la suprateniune	400 V DC / 250 V AC
temperatura de operare	-20...+70°C \| -4...+158°F
temperatura de depozitare	-30°...+80°C \| -22...+176°F
standardele de compatibilitate electromagnetică (EMC)	EN 61326-1
grad de protectie/etanşeitate	IP67
