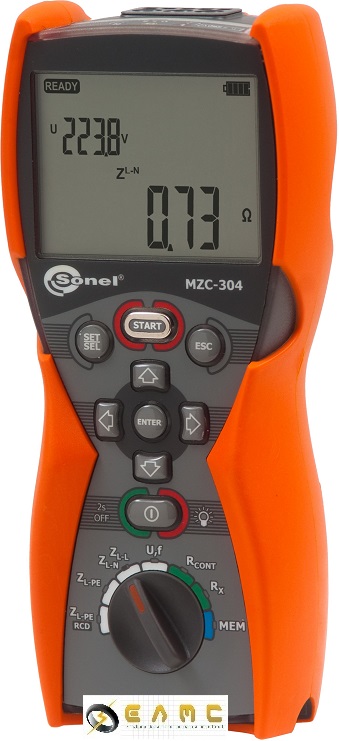

Măsurarea impedanței buclei de scurt circuit cu rezoluție de 0,01 Ω

Măsurarea impedanței buclei de scurt circuit  fără declanșarea DDR-ului > 30 mA cu rezoluție 0,01 Ω (100...440 V)

Măsurători posibile în instalații cu tensiuni nominale de: 220/380 V, 230/400 V, 240/415 V

Indicarea curentului de Scurt circuit

Măsurarea tensiunii până la 500 V cu rezoluție 0,1 V

Măsurători folosind adaptorul Uni-Schuko sau fire de test 1,2; 5; 10 și 20 m

Memorie - 990 înregistrări

Connctare fără fir la PC prin USB

Specificații tehnice:

Măsurarea impedanței buclei de scurt circuit (Z_L-PE, Z_L-N, Z_L-L)

domeniu de măsură conform cu IEC61557: 0,13...1999 Ω ptr. sonde de test de 1,2 m lungime; 0,25...1999 Ω ptr. adaptorul UNI-SCHUKO

• Tensiune nominală a rețelei Un_L-N/ Un_L-L: 220/380 V, 230/400 V, 240/415 V,
• Domeniu tensiune nominală de operare: 100…270 V (ptr. ZL-PE și ZL-N) și 180…460 V (ptr. ZL-L)
• Măsurare cu current de test de 7,6 A pentru tensiunea de 230 V (3x10 ms), respectiv 13.3 A pentru tensiunea de 400 V (3x10 ms)
• Domeniu frecvență de operare: 45…65 Hz,
• Controlul conectării corecte a conductorului de  PE cu ajutorul unui electrod de atingere (aplicabil la Z_L-PE),
• Măsurătoarea se poate efectua și atunci când conductorii L și N sunt inversați,
• Măsurarea componentelor impedanței: rezistența și reactanța,
• Calcularea curentului prezumat de scurt circuit.

Măsurarea impedanței buclei de scurt circuit Z_{L-PE RCD} (fără declanșarea DDR-ului)

domeniu de măsură conform cu IEC61557: 0,43...1999 Ω ptr. sonde de test de 1,2 m lungime; 0,51...1999 Ω ptr. adaptorul UNI-SCHUKO

• Tensiune nominală a rețelei Un: 220 V, 230 V, 240 V,
• Domeniu tensiune nominală de operare: 180 ... 270 V,
• Controlul conectării corecte a conductorului de  PE cu ajutorul unui electrod de atingere,
• Măsurătoarea se poate efectua și atunci când conductorii L și N sunt inversați,
• Măsurarea componentelor impedanței: rezistența și reactanța,
• Calcularea curentului prezumat de scurt circuit.

Măsurarea rezistenței cu curent de test de 200 mA
Măsurarea continuității legăturilor de echipotențial și a conductorului de protecție cu curent de test de  ±200 mA

• tensiunea la terminale deschise: 4…9 V DC,
• curentul de ieșire la R<2 Ω: min 200 mA (ISC: 200...250 mA),
• compensarea rezistenței sondelor de test,
• măsurătoare cu ambele polarizări ale curentului de test

Măsurare tensiune

• Măsurătoare disponibilă pentru toate setările măsurătorii buclei de defect (Z_L-PE, Z_L-PE RCD și Z_L-N,_L-L),
• Domeniu frecvență: 45…65 Hz,
• Alarmă supratensiune

Siguranța electrică:

• tipul izolației: dublă, conform cu IEC 61010 - 1
• categoria de măsurare: CAT III 600 V (CAT IV 300 V)
• clasa de protective conform cu EN 60529: IP54

Alte date tehnice

• alimentarea: baterii alkaline sau acumulatori NiMH, dimensiune AA (4 buc.)
• număr măsurători Z (ptr. baterii  alkaline): >5000 (2 măsurători pe minut)
• transmisie date la PC: fără fir
• memorie rezultate măsurători: 990 celule,
• display: segmente LCD
• dimensiuni: 220 x 99x58 mm
• greutate: circa. 1 kg

Condiții nominale de operare:

• temperatura de operare: 0...+45°C
• temperatura de depozitare: -20...60°C
• umiditatea: 20 - 80%

„v.m.” – valoare măsurată
