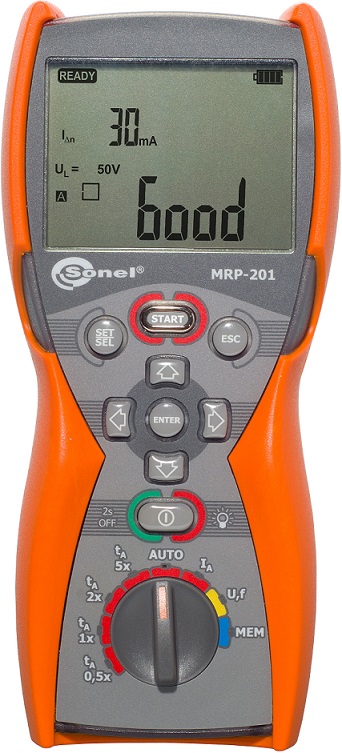

Sonel MRP-201 - Tester DDR

  • Sonel MRP-201 - Tester DDR
  • Sonel MRP-201 - Tester DDR
Accesorii standard
Pret:
2,735.00 Ron
Cod Produs:
WMGBMRP201
Brand:
Greutate:
1.00 KGS
Stoc:
2 săptămâni
Livrare:
Livrare Gratuita
Cantitate:
Bookmark and Share


Descriere produs

Testarea DDR-uri de tip AC, A și B.

  • testare DDR-uri generale, cu scurtă întârziere și selective de curent nominal de declanșare IΔn =10, 30, 100, 300 și 500 mA,
  • măsurarea simultană a curentului de declanșare IA și a timpului de declanșare tA, pentru curenți de 0,5IΔn, 1IΔn, 2IΔn , 5IΔn
  • posibilitatea de a măsura tensiunea de atingere UB și rezistența de impământare RE fără a declanșa DDR-ul
  • funcția AUTO – testarea automata a DDR-ului.

Măsurare tensiune AC și frecvența.

Controlul conectării corecte a conductorului de  PE cu ajutorul unui electrod de atingere.

Memorie – 990 rezultate măsurători.

Interfță PC fără fir.



Specificații tehnice:

Test declanșare DDR și măsurare timp de declanșare tA
domeniu de măsură conform cu IEC 61557: 0 ms...limita superioară a valorii afișate

Tip DDR

Factor Multiplicare

Curent nominal

Domeniu

Rezoluție

Exactitate

General
or short delay

0,5*IΔn

0...300 ms

1 ms

±(2% v.m. + 2 cifre)*

1*IΔn

2*IΔn

0...150 ms

5*IΔn

0...40 ms

Selective

0,5*IΔn

0...500 ms

1*IΔn

2*IΔn

0...200 ms

5*IΔn

0...150 ms

*ptr IΔn= 10 mA și 0,5 IΔn Exactitatea este ±2% v.m. + 3 cifre

  • exactitate setare curent rezidual:
    • ptr 1*IΔn, 2*IΔn și 5*IΔn: 0...8%,
    • ptr 0,5*IΔn : -8...0%,
  • tensiune nominală Un: 220 V, 230 V, 240 V,
  • domeniu tensiune de lucru: 180...270 V,
  • frecvență nominală fn: 50 Hz, 60 Hz,
  • domeniu frecvență de lucru: 45 Hz...65 Hz.

Măsurarea curentului de declanșare DDR (IA) la curent de test sinusoidal AC

Domeniu de măsură conform cu IEC 61557: (0,3...1,0)IΔn

Curent

nominal DDR

Selectabil

Domeniu

Rezoluție

Curent de măsurare

Exactitate

10 mA

3,3...10,0 mA

0,1 mA

0,3 mA x IΔn
...1,0 mA x IΔn

±5% IΔn

30 mA

9,0...30,0 mA

100 mA

33...100 mA

1 mA

300 mA

90...300 mA

500 mA

150...500 mA

  • măsuratoarea poate porni pe semiperioada pozitivă sau negativă a curentului de test
  • timpul de aplicare a curentului de test - max. 7510 ms la f=50,0 Hz.

Măsurarea curentului de declanșare DDR (IA) la curent de test unidirecțional pulsatoriu cu componentă continuă de 6 mA DC (DDR tip A)

Domeniu de măsură conform cu IEC61557: (0,15...1,4) IΔn ptr. IΔn > 30 mA și (0,15...2)IΔn ptr. IΔn=10 mA

Curent

nominal DDR

Selectabil

Domeniu

Rezoluție

Curent de măsurare

Exactitate

10 mA

1,5...20,0 mA

0,1 mA

0,15 x IΔn
...2,0 mA x IΔn

±10% IΔn

30 mA

4,5...42,0 mA

100 mA

15...140 mA

1 mA

0,15 mA x IΔn
...1,4 mA x IΔn

±10% IΔn

300 mA

45...420 mA

  • măsuratoarea poate porni pe semiperioada pozitivă sau negativă a curentului de test
  • timpul de aplicare a curentului de test - max. 14710 ms la f=50 Hz



Măsurarea curentului de declanșare DDR (IA) la curent de test DC (DDR tip B)

Domeniu de măsură conform cu IEC61557: (0,2...2)IΔn

Curent

nominal DDR

Selectabil

Domeniu

Rezoluție

Curent de măsurare

Exactitate

10 mA

2...20,0 mA

0,1 mA

0.2 mA x IΔn
...2,0 mA x IΔn

±10% IΔn

30 mA

6...60 mA

1 mA

100 mA

20...200 mA

300 mA

60...600 mA

  • măsuratoarea poate porni cu curent de test pozitiv sau negativ
  • timpul de aplicare a curentului de test - max. 4500 ms la f=50 Hz

IΔn – valoarea curentului nominal residual al respectivului DDR

Măsurarea tensiunii de atingere (UB)
Domeniu de măsură conform cu IEC61557: 10,0...99,9 V

Domeniu

Rezoluție

Curent de măsurare

Exactitate

0...9,9 V

0,1

0,4 x IΔn

0...10% IΔn v.m. ± 5 cifre

10,0...99,9 V

0...15% IΔn v.m.

Măsurarea rezistenței conductorului de împământare (RE)

Curent

nominal DDR

Selectabil

Domeniu

Rezoluție

Curent de măsurare

Exactitate

10 mA

0,01...5,00 kΩ

0,01 kΩ

4 mA

0...+10% v.m. ± 5 cifre

30 mA

0,01...1,66 kΩ

12 mA

0...+10% v.m. ± 5 cifre

100 mA

1...5000 Ω

1 Ω

40 mA

0...+5%v.m. ± 5 cifre

300 mA

1...166 Ω

120 mA

500 mA

1...100 Ω

200 mA

Măsurarea tensiunii
Domeniu de măsură conform cu IEC 61557: 1,1 Ω...1,99 kΩ

Domeniu

Rezoluție

Exactitate

0,00...299,9 V

0,1 V

±(2% v.m. + 6 cifre)

300...500 V

1 V

±(2% v.m. + 2 cifre)

  • Domeniu frecvență: 45...65 Hz

Domeniu

Rezoluție

Exactitate

45,0...65,0 Hz

0,1 Hz

±(0,1% v.m. + 1 digit)

  • Domeniu tensiune 50...500 V



„v.m.” – valoare măsurată


Informatii despre garantie

3 ani
