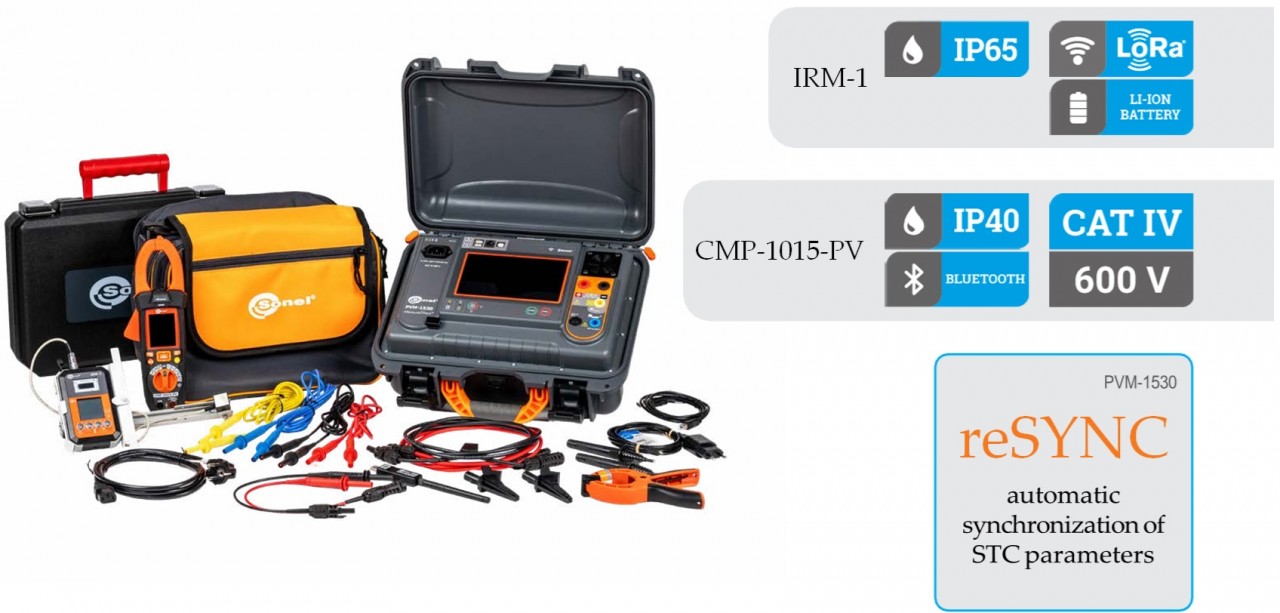

1. PVM-1530 Tester pentru instalatii fotovoltaice

PVM-1530 este un aparat pentru testarea instalațiilor fotovoltaice de până la 1500 V cu un număr mare de funcții de măsurare. Poate fi utilizat pentru măsurători de categoria 1 conform standardului IEC 62446-1. De asemenea permite măsurarea curbei I-U conform standardului IEC 62446-1 categoria 2. Cu ajutorul testerului de iradiere solara convertește parametrii măsurați în condiții STC conform IEC 60891. Cuprinzător, dar simplu de utilizat, își îndeplinește impecabil sarcinile de monitorizare a parametrilor de siguranță și eficiență ai instalațiilor fotovoltaice (PV).

PVM-1530 | Caracteristici

• Poate fi utilizat pentru măsurători conform standardului IEC 62446-1 categoria 1.
• Permite măsurarea curbei I-U conform standardului IEC 62446-1 categoria 2.
• Permite crearea unor proceduri de măsurare.
• Convertește parametrii măsurați în condiții STC conform IEC 60891 cu ajutorul testerului de radiație solară și temperatură IRM-1.
• Funcția reSYNC – după restabilirea conexiunii cu IRM-1 se adaugă la rezultatele masuratorii şi parametrii de mediu și se face automat conversia acestora în condiții STC.
• Interfața radio detașabilă asigură cooperarea cu testerul de iradiere solara IRM-1 pe distanțe lungi.
• Bluetooth şi Wi-Fi încorporat pentru comunicarea cu dispozitive externe.
• Capacitate de memorie mare, structurată, ce permite salvarea măsurătorilor.
• Ecran tactil de dimensiuni mari, pentru o vizibilitate bună în lumina puternică a soarelui.

PVM-1530 | Parametrii măsurați

• Măsurarea caracteristicilor I-U și P-U. Conversie la condiții STC.
• Tensiunea în circuit deschis a panoului fotovoltaic sau a unui şir de panouri fotovoltaice cu tensiuni de până la 1500 V DC.
• Tensiunea RMS a rețelei AC până la 1000 V cu măsurarea frecvenței.
• Curent de scurtcircuit al unui panou fotovoltaic sau al unui şir de panouri fotovoltaice - până la 40 A DC.
• Rezistența de izolație a panourilor fotovoltaice - tensiune de test 250, 500, 1000, 1500 V DC, măsurare simultană a două valori: R_ISO+ şi R_ISO-.
• Rezistența de izolație a circuitelor AC – tensiunii de test 250, 500, 1000 V DC.
• Rezistența conductoarelor de protecție și legătura echipotențială cu curent de test de ± 200 mA.
• Cu ajutorul lui CMP-1015-PV + Măsurarea curentului de funcționare a panourilor fotovoltaice și a curentului alternativ
• Măsurarea puterii AC/DC.
• Testarea diodelor bypass, detectarea automată a polarității.
• Testarea diodelor de blocare cu tensiune de 1000, 1500 V DC.

PVM-1530 | Etanșeitate și durabilitate

Carcasa PVM-1530 este robustă și etanșă (cu capacul închis) pentru a asigura protecţia aparatului.

PVM-1530 | Comunicare și software

Datele de măsurare de la PVM-1530 pot fi transferate către un computer prin cablu sau comunicare fără fir. Salvarea datelor descărcate în formate populare și imprimarea este asigurată de Sonel Reader. Pentru a genera un raport privind protecția împotriva șocurilor electrice, utilizați software-ul opțional: Sonel Reports Plus.

PVM-1530 | Probleme conectare? reSYNC!

Se poate întâmpla ca, în cursul măsurătorilor, PVM-1530 să se îndepărteze de testerul de iradiere solara IRM-1, astfel încât comunicarea dintre ele să se piardă. Chiar dacă măsurătorile au fost efectuate în aceste condiţii, după restabilirea conexiunii, rezultatele vor fi completate automat cu parametri de mediu, care, între timp, au fost înregistrați de IRM-1 în memoria sa temporară și convertiți în condiții STC.

2. IRM-1 tester pentru masurarea radiației solare și a temperaturii

IRM-1, mic, dar indispensabil pentru testarea sistemelor fotovoltaice. Prin măsurarea valorilor radiației solare, precum și a temperaturii panoului și a mediului ambiant, acesta oferă datele necesare pentru a converti rezultatele în condiții STC. Un înregistrator încorporat cu o memorie de 5000 înregistrări permite aparatului să fie utilizat ca instrument în procesul de proiectare a instalației PV, precum și pentru a diagnostica problemele de umbrire a panoului.

IRM-1- Facilitati:

• Măsurarea radiației solare și a temperaturii.
• Interfața LoRa pentru comunicarea cu aparatul de măsură PVM-1020 - oferă o domeniu mai larg decât tehnologia Bluetooth!
• Sincronizare automată a datelor cu aparatul PVM-1020.
• Busola și senzor de înclinare încorporat.
• Înregistrator încorporat care poate fi utilizat pentru a înregistra radiația solară înainte de construirea sistemelor fotovoltaice, precum și pentru a măsura umbrirea sistemelor existente.
• Memorie mare de măsurare: sunt disponibile 999 celule de memorie cache și 5000 rezultate masuratori pe functia înregistrator (înregistrare unică) cu opțiunea de suprascriere a acestora (înregistrare continuă).

IRM-1- Parametrii masurati:

• Intensitatea radiației solare (iradiere) în W/m2 sau BTU/ft2 h.
• Temperatura panoului PV în °C sau °F.
• Temperatura ambiantă în °C sau °F.
• Unghiul de înclinare a panourilor
• Orientarea panourilor cu busola încorporată.

3. CMP-1015-PV Clampmetru digital pentru instalatii fotovoltaice (inclus in Sonel PVM-1530 Pro)

Aparatul este dedicat măsurării curentului și tensiunii DC în instalațiile fotovoltaice. Aparatul este versatil datorită numeroaselor opțiuni de măsurare. Pe lângă măsurătorile de bază, instrumentul are un înregistrator cu afişare grafică. Lucrul în plin soare nu este dificil datorită afișajului cu luminozitate ridicată.
