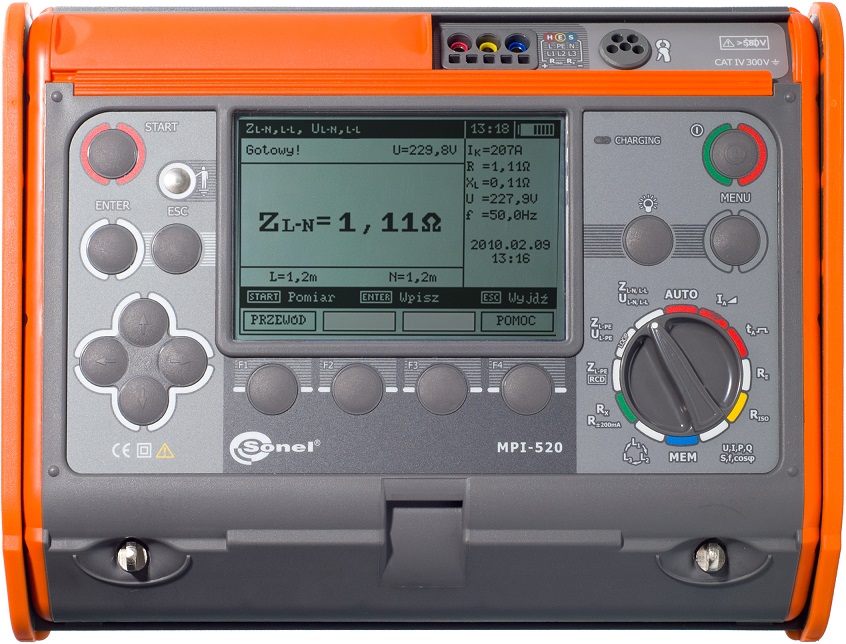

Sonel MPI-520 - Tester Multifunctional

  • Imagine 1
  • Imagine 2
RRP:
6,930.00 Ron
Pretul Redus:
6,585.00 Ron (Reducere 345.00 Ron)
Cod Produs:
Sonel MPI-520 - Tester Multifunctional
Brand:
Greutate:
2.50 KGS
Livrare:
Livrare Gratuita
Cantitate:
Bookmark and Share


Descriere produs

Măsurători posibile:

Măsurarea buclei de scurt circuit:

  • măsurarea impedaței buclei de defect cu curent de test de 23 A (44 A între 2 faze) - rezistor de scurt circuit R=10 Ω,
  • domeniu de măsură: 95...440 V, frecvența 45...65 Hz,

Măsurarea buclei de scurt circuit cu rezoluție 0,01 Ω, fără declanșarea DDR-ului  (IΔn≥30 mA):

  • calcularea automată a curentului de scurt circuit, detecția automată a tensiunii între fază și nul sau între 2 faze,
  • adaptor UNI-Schuko pentru măsurători automate în prizele mono-fazate, adaptor AGT pentru masărători în rețele tri-fazate

Testarea DDR-urilor generale și selective de curent nominal diferențial 10,30,100,300,500 și 1000 mA. (Tip AC, A și B).

Măsurarea rezistenței de izolație:

  • cu tensiuni de test 50V, 100V, 250 V, 500 V, 1000 V,
  • domeniu de măsură până la 3 GΩ,
  • adaptor UNI-Schuko pentru măsurători de rezistență de izolație,
  • descărcare automată a capacității obiectului testat după măsurătoare,
  • măsurarea automată a tuturor combinatiilor de cabluri cu 3,4,5-fire folosind adaptorul  opțional  AUTO-ISO,
  • semnalizare acustică la intervale de 5 secunde pentru a facilita crearea caracteristicii temporale a rezistenței de izolație,
  • siguranță la măsurători - protecție la supratensiuni

Măsurarea rezistenței prizei de pământ.

Testarea continuității conductorului de PE folosind curent de test bidirecțional de 200 mA.

  • Autocalibrarea sondelor de test

Testarea succesiunii fazelor.

Memoria este împărțită în 10 bănci de memorie fiecare conținând 99 celule de memorie.

Indicare nivel încărcare baterie.

Funcție de orire automată AUTO-OFF.

Interfață USB.

Măsurarea buclei de scurt circuit ZL-PE, ZL-N, ZL-L
Măsurătoare folosind curent de test de 23/40 A în conformitate cu IEC 61557: 0,13...1999,9 Ω
(ptr. sonde de test de  1,2 m lungime):

Domeniu

Rezoluție

Exactitate

0,00...19,99 Ω

0,01 Ω

±(5% v.m. + 3 cifre)

20,0...199,9 Ω

0,1 Ω

200...1999 Ω

1 Ω

teniune nominală: 95...270 V (ptr. ZL-PE și ZL-N) și 95...440 V (ptr. ZL-L)
frecvența: 45...65 Hz

Măsurarea impedanței buclei de scurt circuit ZL-PE în modul DDR
Curent de test 15 mA domeniu de măsură conform cu IEC 61557: 0,50...1999,9 Ω

Domeniu

Rezoluție

Exactitate

0,00...19,99 Ω

0,01 Ω

±(6% v.m. + 10 cifre)

20,0...199,9 Ω

0,1 Ω

±(6% v.m. + 5 cifre)

200...1999 Ω

1 Ω

teniune nominală: 95...270 V
frecvența: 45...65 Hz

Măsurarea rezistenței prizei de pământ RE
Domeniul de măsură în conformitate cu IEC 61557 - 5:

  • 0,5 Ω…1,99 kΩ ptr 50 V
  • 0,56 Ω…1,99 kΩ ptr 25 V

Domeniu

Rezoluție

Exactitate

0,00...9,99 Ω

0,01 Ω

±(2% v.m. + 4 cifre)

10,0...99,9 Ω

0,1 Ω

±(2% v.m. + 3 cifre)

100...999 Ω

1 Ω

1,00...1,99 kΩ

0,01 kΩ



Măsurarea rezistenței de izolație
Domeniu de măsură conform cu IEC 61557 - 2:

  • ptr. UN = 50 V: 50 kΩ...250 MΩ
  • ptr. UN = 100 V: 100 kΩ...500 MΩ
  • ptr. UN = 250 V: 250 kΩ...1 GΩ
  • ptr. UN = 500 V: 500 kΩ...2 GΩ
  • ptr. UN = 1000 V: 1 MΩ...3 GΩ

Domeniu afișaj*)

Rezoluție

Exactitate**)

0...1999 kΩ

1 kΩ

±(3% v.m. + 8 cifre)

2,00...19,99 MΩ

0,01 MΩ

20,0...199,9 MΩ

0,1 MΩ

200...999 MΩ

1 MΩ

1,00...3,00 GΩ

0,01 GΩ

±(4% v.m. + 6 cifre)

*) nu mai mare decât domeniu de măsurare pentru tensiunea dată.

**) cu adaptor UNI-Schuko eroare suplimentară de ±2%.

Indicarea succesiunii fazelor

  • indicarea succesiuni fazelor: înainte, invers
  • domeniu tensiunii de alimentare UL-L: 100...440 V (45…65 Hz)
  • afișarea valorilor tensiunii dintre faze

Măsurarea puterii active P, pasive Q și aparente S și cosφ

  • Domeniu tensiunii ULN: 0...440 V
  • Frecvența nominală a rețelei: 45...65 Hz
  • Măsurarea frecvenței la tensiuni cuprinse între 50...440 V în domeniu 45,0...65,0 Hz (exactitatea max. ± 0,1%v.m. + 1 cifră)

- măsurarea cosφ: 0,00...1,00 (rezoluție 0,01)

Testarea rezistenței și continuității circuitului  cu curent de test ±200 mA

Domeniu

Rezoluție

Exactitate

0,00...19,99 Ω

0,01 Ω

±(2% v.m. + 3 cifre)

20,0...199,9 Ω

0,1 Ω

200...400 Ω

1

Tensiunea la terminale deschise: 4…9 V
Curentul de test ptr. R<2 Ω: min. 200 mA la tensiunea nominală a bateriei
Autocalibrarea sondelor de test
Măsurători pentru ambele polarizări ale curentului de test

Test de declanșare DDR și măsurare timp de răspuns tA (ptr. modul tA ) Domenii de măsură conform cu IEC 61557: 0 ms ... până la limita superioară a valorii afișate

Tipul întrerupătorului

 Multiplicator
Current de Test

Domeniu
de Măsură

Rezoluție

Exactitate

Standard

0,5*IΔn

0...300 ms

1 ms

± (2% v.m. + 2 cifre)

1*IΔn

2*IΔn

0...150 ms

5*IΔn

0...40 ms

Selectiv

0,5*IΔn

0...500 ms

1*IΔn

2*IΔn

0...200 ms

5*IΔn

0...150 ms

Exactitatea curentului de test rezidual aplicat: ptr 0,5*IΔn:-8...0% ptr 1*IΔn, 2*IΔn, 5*IΔn: 0...8%

Măsurarea curentului de declanșare a DDR-ului (IA) cu curent de test rezidual sinusoidal (DDR tip AC)

Curentul
Selectat

Domeniu

Rezoluție

Curent
de Test

Exactitate

10 mA

3,3...10,0 mA

0,1 mA

0,3xIΔ..1,0xIΔ

± 5%IΔn

30 mA

9,0...30,0 mA

100 mA

33...100 mA

1 mA

300 mA

90...300 mA

500 mA

150...500 mA

1000 mA

330...1000 mA

1 mA

Măsuratoarea poate porni pe semiperioada pozitivă sau negativă a curentului (de scurgere) de test

Măsurarea curentului de declanșare DDR - IA ptr curent de test rezidual unidirectional și cu componentă continuă de 6 mA DC (DDR tip A)

Curentul
Selectat

Domeniu

Rezoluție

Curent
de Test

Exactitate

10 mA

4...20,0 mA

0,1 mA

0,4xIΔn..2,0xIΔn

±10%IΔn

30 mA

12,0...42,0 mA

0,4xIΔn..1,4xIΔn

100 mA

40,0...140 mA

1 mA

300 mA

120...420 mA

500 mA

200...700 mA

  • măsuratoarea poate porni pe semiperioada pozitivă sau negativă a curentului (de scurgere) de test

Măsurarea curentului de declanșare DDR (IA ) ptr curent de test rezidual continuu DC (DDR tip B)

Curentul
Selectat

Domeniu

Rezoluție

Curent
de Test

Exactitate

10 mA

4,0...20,0 mA

0,1 mA

0,4xIΔn..2,0xIΔn

±10%IΔn

30 mA

12,0...60,0 mA

1 mA

100 mA

40...200 mA

300 mA

120...600 mA

500 mA

200...1000 mA

  • Măsuratoarea poate porni cu curent (de scurgere) de test pozitiv sau negativ

„v.m.” valoarea măsurată.


Informatii despre garantie

3 ani
