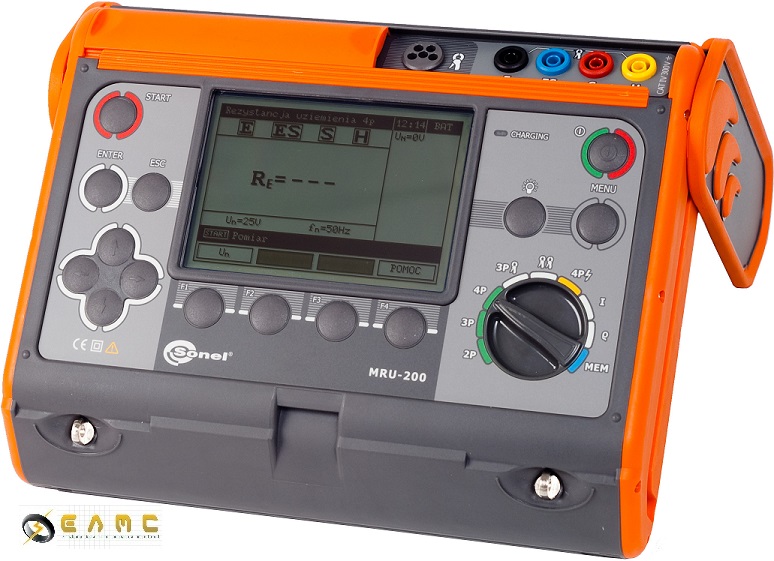

Sonel MRU-200 kit

  • Sonel MRU-200 - Testare prizei de manat cu metoda impulsului
  • Imagine 2
Pret:
12,787.00 Ron
Cod Produs:
Sonel MRU-200 kit
Brand:
Greutate:
2.00 KGS
Stoc:
Stoc
Livrare:
Livrare Gratuita
Cantitate:
Bookmark and Share


Descriere produs

Include suplimentar față de Sonel MRU-200 - cleștii de curent Sonel C3 respectiv Sonel N1 necesari pentru măsurarea prizei de pământ fără țăruși!

MRU-200 este singurul instrument de pe piață care măsoară priza de pământ cu toate metodele de măsurare.

Măsurători posibile:

  • măsurarea prizei de pământ cu metodele 2-poli, 3-poli,4-poli,
  • măsurarea impedanței prizei de pământ cu metoda impulsului, sunt disponibile 3 tipuri de impulsuri 4/10μs, 8/20μs, 10/350μs,
  • măsurarea prizei de pământ fără a deconecta piesa de separație (folosind clește de curent),
  • măsurarea prizei de pământ fără țăruși auxiliari cu doi clești de curent,
  • măsurarea rezistivității solului,
  • măsurarea continuității,
  • măsurarea curentului de scurgere (cu ajutorul cleștelui de curent).

 Permite măsurători de:

  • rezistența prizei de pământ folosind electrozi auxiliari,
  • rezistența prizei de pământ folosind electrozi auxiliari și clește de curent (la măsurători în sistemele de prize de pământ multiple)
  • rezistența prizei de pământ folosind doi clești de curent (la măsurători de priză de pământ când nu este posibilă folosirea de electrozi auxiliari),
  • impedanța prizei de pământ cu metoda impulsului (fără a deconecta piesa de separație),
  • rezistivitatea solului (cu metoda Wenner),
  • curent folosind cleștele de curent (ex. curentul de scurgere) și clește de curent flexibil (bobină Rogowsky),
  • măsurarea continuității conductorului de protecție și a legăturii de echipotențializare (îndeplinește cerințele standardului IEC 60364 - 6 - 61:2000 secțiunea 6.12.2) cu funția de auto-zero – cu curent de 200 mA.

Suplimentar:

  • măsurarea rezistenței electrozilor auxiliari RS și RH,
  • măsurarea tensiunii de interferențe,
  • măsurarea frecvenței de interferențe,
  • măsurarea în prezența tensiunii de interferențe din rețelele de alimentare,
    cu frecvențe 16 2/3 Hz, 50 Hz, 60 Hz și 400 Hz (cu selecția manuală sau automată a frecvenței corespunzătoare semnalului de măsurare),
  • selecția tensiunii de test (25 V sau 50 V)
  • introducerea distanței dintre electrozi la măsurarea rezistivității în metrii (m) sau feet (ft),
  • memorie 990 măsurători (10 banci de memorie fiecare avânt 99 celle),
  • calibrarea cleștelui de curent utilizat,
  • ceas în timp real (RTC),
  • transmisia datelor la calculator (prin USB),
  • indicator nivel baterie.

Securitatea electrică:

  • tipul izolației: dublă, conform cu EN 61010 - 1 și IEC 61557
  • categoria de măsurare: CAT IV 300 V conform cu EN 61010 - 1
  • clasa de protecție conform cu EN 60529: IP54

Condiții nominale de operare:

  • temperatura de operare: -10...+50°C
  • temperatura de depozitare: -20...+70°C
  • umiditatea: 20...80%

Alte date technice:

  • afișaj LCD: grafic, cu iluminare
  • interfață: USB
  • număr de măsurători efectuate cu un set de baterii: > 1200
  • garanție: 36 luni



Specificaţii tehnice:

Măsurarea rezistenței dinamice a prizei de pământ (RD) cu metoda impulsului (4p )

Domeniu

Rezoluție

Exactitate

0,0...99,9 Ω

0,1 Ω


±(2,5% v.m. + 3 cifre)

100...199 Ω

1 Ω

selecția tipului de impuls: 4/10 ms, 4/20 ms, 10/350 ms



Măsurarea rezistenței prizei de pământ (metoda 3- și 4-poli)
domeniu de măsură conform cu IEC61557 - 5: 0,100 Ω...19,9 kΩ

Domeniu

Rezoluție

Exactitate

0,000...3,999 Ω

0,001 Ω

±(2% v.m. + 4 cifre)

4,00...39,99 Ω

0,01 Ω

±(2% v.m. + 2 cifre)

40,0...399,9 Ω

0,1 Ω

400...3999 Ω

0,001 kΩ

4,00k...19,99 kΩ

0,01 kΩ

±(5% v.m. + 2 cifre)




Măsurarea continuității conductorului de protecție și a legăturii de echipotențial (Rcont
domeniu de măsură conform cu IEC61557 - 4: 0,045 Ω...19,99 kΩ

Domeniu

Rezoluție

Exactitate

0,000...3,999 Ω

0,001 Ω

±(2% v.m. + 4 cifre)

4,00...39,99 Ω

0,01 Ω

±(2% v.m. + 2 cifre)

40,0...399,9 Ω

0,1 Ω

400...3999 Ω

0,001 kΩ

4,00k...19,99 kΩ

0,01 kΩ

±(5% v.m. + 2 cifre)



Măsurarea rezistenței electrozilor auxiliari RH și RS

Domeniu

Rezoluție

Exactitate

0...999 Ω

1 Ω


±(5% (RS+RE+RH) + 8 cifre)

1,00k...9,99 kΩ

0,01 kΩ

10,0k...19,9 kΩ

0,1 kΩ





Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind clește de curent și electrozi auxiliari
(3p + clamp)
 domeniu de măsură conform cu IEC61557 - 5: 0,120 Ω...1,99 kΩ

Domeniu

Rezoluție

Exactitate

0,000...3,999 Ω*

0,01 Ω

±(8% v.m. + 4 cifre)

10,0...99,9 Ω

0,01 Ω

±(8% v.m. + 3 cifre)

100...999 Ω

0,1 Ω

1,00k...1,99 kΩ

1 Ω

* - în domeniul 0,000…0,045 Ω exactitatea nu este specificată.



Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind doi clești de curent

Domeniu

Rezoluție

Exactitate

0,00...19,99 Ω

0,1 Ω

±(10% v.m. + 3 cifre)

20,0...149,9 Ω

0,1 Ω

±(20% v.m. + 3 cifre)



Măsurarea rezistivității solului Metoda de măsurare: Wenner, ρ=2πLRE

Domeniu

Rezoluție

Exactitate

0,0...199,9 Ωm

0,1 Ωm

depinde de exactitatea de
măsurare a RE cu metoda 4p,
dau nu mai puțin de ±1 cifră

200...1999 Ωm

1 Ωm

2,00k...19,99 kΩm

0,01 kΩm

20,0k...99,9 kΩm

0,1 kΩm

100k...999 kΩm

1 kΩm

L – distanța dintre sonde: 1...50 m



Măsurarea curentului AC (de scurgere)

Domeniu

Rezoluție

Exactitate

0,1...99,9 mA 1

0,1 mA


±(8% v.m. + 5 cifre)

100...999 mA 1

1 mA

±(8% v.m. + 3 cifre)

1,00...4,99 A 1,2

0,01 A

±(5% v.m. + 5 cifre)1
nespecificat 2

5,00...9,99 A 1,2

0,01 A

±(5% v.m. + 5 cifre)

10,0...99,9 A 1,2

0,1 A

100...300 A 1,2

1 A

– clește receptor (diametru 52 mm) – C-3
2 – clește flexibil (bobină Rogowsky) cu diametru 400 mm – F-1



Măsurarea tensiunii de interferențe

Domeniu

Rezoluție

Exactitate

0...100 V

1 V

±(2% v.m. + 3 cifre)

Măsurarea frecvenței de interferențe

Domeniu

Rezoluție

Exactitate

15...450 Hz

1 Hz

±(1% v.m. + 2 cifre)



„v.m.”- valoarea măsurată

MRU-200 este singurul instrument de pe piață care măsoară priza de pământ cu toate metodele de măsurare.

Măsurători posibile:

  • măsurarea prizei de pământ cu metodele 2-poli, 3-poli,4-poli,
  • măsurarea impedanței prizei de pământ cu metoda impulsului, sunt disponibile 3 tipuri de impulsuri 4/10μs, 8/20μs, 10/350μs,
  • măsurarea prizei de pământ fără a deconecta piesa de separație (folosind clește de curent),
  • măsurarea prizei de pământ fără țăruși auxiliari cu doi clești de curent,
  • măsurarea rezistivității solului,
  • măsurarea continuității,
  • măsurarea curentului de scurgere.



Permite măsurători de:

  • rezistența prizei de pământ folosind electrozi auxiliari,
  • rezistența prizei de pământ folosind electrozi auxiliari și clește de curent (la măsurători în sistemele de prize de pământ multiple)
  • rezistența prizei de pământ folosind doi clești de curent (la măsurători de priză de pământ când nu este posibilă folosirea de electrozi auxiliari),
  • impedanța prizei de pământ cu metoda impulsului (fără a deconecta piesa de separație),
  • rezistivitatea solului (cu metoda Wenner),
  • curent folosind cleștele de curent (ex. curentul de scurgere) și clește de curent flexibil (bobină Rogowsky),
  • măsurarea continuității conductorului de protecție și a legăturii de echipotențializare (îndeplinește cerințele standardului IEC 60364 - 6 - 61:2000 secțiunea 6.12.2) cu funția de auto-zero – cu curent de 200 mA.

Suplimentar:

  • măsurarea rezistenței electrozilor auxiliari RS și RH,
  • măsurarea tensiunii de interferențe,
  • măsurarea frecvenței de interferențe,
  • măsurarea în prezența tensiunii de interferențe din rețelele de alimentare,
    cu frecvențe 16 2/3 Hz, 50 Hz, 60 Hz și 400 Hz (cu selecția manuală sau automată a frecvenței corespunzătoare semnalului de măsurare),
  • selecția tensiunii de test (25 V sau 50 V)
  • introducerea distanței dintre electrozi la măsurarea rezistivității în metrii (m) sau feet (ft),
  • memorie 990 măsurători (10 banci de memorie fiecare avânt 99 celle),
  • calibrarea cleștelui de curent utilizat,
  • ceas în timp real (RTC),
  • transmisia datelor la calculator (prin USB),
  • indicator nivel baterie.

Securitatea electrică:

  • tipul izolației: dublă, conform cu EN 61010 - 1 și IEC 61557
  • categoria de măsurare: CAT IV 300 V conform cu EN 61010 - 1
  • clasa de protecție conform cu EN 60529: IP54

Condiții nominale de operare:

  • temperatura de operare: -10...+50°C
  • temperatura de depozitare: -20...+70°C
  • umiditatea: 20...80%

Alte date technice:

  • afișaj LCD: grafic, cu iluminare
  • interfață: USB
  • număr de măsurători efectuate cu un set de baterii: > 1200
  • garanție: 36 luni

Măsurarea tensiunii de interferențe

Domeniu

Rezoluție

Exactitate

0...100 V

1 V

±(2% v.m. + 3 cifre)

Măsurarea frecvenței de interferențe

Domeniu

Rezoluție

Exactitate

15...450 Hz

1 Hz

±(1% v.m. + 2 cifre)

Măsurarea rezistenței prizei de pământ (metoda 3- și 4-poli)
domeniu de măsură conform cu IEC61557 - 5: 0,100 Ω...19,9 kΩ

Domeniu

Rezoluție

Exactitate

0,000...3,999 Ω

0,001 Ω

±(2% v.m. + 4 cifre)

4,00...39,99 Ω

0,01 Ω

±(2% v.m. + 2 cifre)

40,0...399,9 Ω

0,1 Ω

400...3999 Ω

0,001 kΩ

4,00k...19,99 kΩ

0,01 kΩ

±(5% v.m. + 2 cifre)


Măsurarea continuității conductorului de protecție și a legăturii de echipotențial (Rcont
domeniu de măsură conform cu IEC61557 - 4: 0,045 Ω...19,99 kΩ

Domeniu

Rezoluție

Exactitate

0,000...3,999 Ω

0,001 Ω

±(2% v.m. + 4 cifre)

4,00...39,99 Ω

0,01 Ω

±(2% v.m. + 2 cifre)

40,0...399,9 Ω

0,1 Ω

400...3999 Ω

0,001 kΩ

4,00k...19,99 kΩ

0,01 kΩ

±(5% v.m. + 2 cifre)



Măsurarea rezistenței electrozilor auxiliari RH și RS

Domeniu

Rezoluție

Exactitate

0...999 Ω

1 Ω


±(5% (RS+RE+RH) + 8 cifre)

1,00k...9,99 kΩ

0,01 kΩ

10,0k...19,9 kΩ

0,1 kΩ



Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind clește de curent și electrozi auxiliari
(3p + clamp)
 domeniu de măsură conform cu IEC61557 - 5: 0,120 Ω...1,99 kΩ

Domeniu

Rezoluție

Exactitate

0,000...3,999 Ω*

0,01 Ω

±(8% v.m. + 4 cifre)

10,0...99,9 Ω

0,01 Ω

±(8% v.m. + 3 cifre)

100...999 Ω

0,1 Ω

1,00k...1,99 kΩ

1 Ω

* - în domeniul 0,000…0,045 Ω exactitatea nu este specificată.

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind doi clești de curent

Domeniu

Rezoluție

Exactitate

0,00...19,99 Ω

0,1 Ω

±(10% v.m. + 3 cifre)

20,0...149,9 Ω

0,1 Ω

±(20% v.m. + 3 cifre)

Măsurarea rezistivității solului Metoda de măsurare: Wenner, ρ=2πLRE

Domeniu

Rezoluție

Exactitate

0,0...199,9 Ωm

0,1 Ωm

depinde de exactitatea de
măsurare a RE cu metoda 4p,
dau nu mai puțin de ±1 cifră

200...1999 Ωm

1 Ωm

2,00k...19,99 kΩm

0,01 kΩm

20,0k...99,9 kΩm

0,1 kΩm

100k...999 kΩm

1 kΩm

L – distanța dintre sonde: 1...50 m

Măsurarea curentului AC (de scurgere)

Domeniu

Rezoluție

Exactitate

0,1...99,9 mA 1

0,1 mA


±(8% v.m. + 5 cifre)

100...999 mA 1

1 mA

±(8% v.m. + 3 cifre)

1,00...4,99 A 1,2

0,01 A

±(5% v.m. + 5 cifre)1
nespecificat 2

5,00...9,99 A 1,2

0,01 A

±(5% v.m. + 5 cifre)

10,0...99,9 A 1,2

0,1 A

100...300 A 1,2

1 A

– clește receptor (diametru 52 mm) – C-3
2 – clește flexibil (bobină Rogowsky) cu diametru 400 mm – F-1


Măsurarea rezistenței dinamice a prizei de pământ (RD) cu metoda impulsului (4p )

Domeniu

Rezoluție

Exactitate

0,0...99,9 Ω

0,1 Ω


±(2,5% v.m. + 3 cifre)

100...199 Ω

1 Ω

selecția tipului de impuls: 4/10 ms, 4/20 ms, 10/350 ms

„v.m.”- valoarea măsurată
