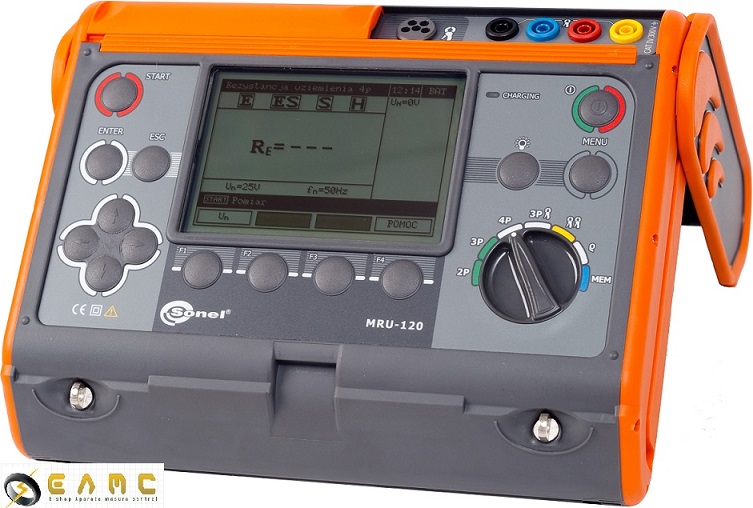

Sonel MRU-120 kit

  • Sonel MRU-120 - Aparat pentru testarea prizei de pamant
  • Accesorii standard MRU-120 - Aparat pentru testarea prizei de pamant
Pret:
9,449.00 Ron
Cod Produs:
WMGBMRU120
Brand:
Greutate:
2.00 KGS
Stoc:
Stoc
Livrare:
Livrare Gratuita
Cantitate:
Bookmark and Share


Descriere produs

Include suplimentar față de Sonel MRU-120 - cleștii de curent Sonel C3 respectiv Sonel N1 necesari pentru măsurarea prizei de pământ fără țăruși!

 Permite măsurători de:

  • rezistența prizei de pământ folosind electrozi auxiliari,
  • rezistența prizei de pământ folosind electrozi auxiliari și clește de curent (la măsurători în sistemele de prize de pământ multiple)
  • rezistența prizei de pământ folosind doi clești de curent (la măsurători de priză de pământ când nu este posibilă folosirea de electrozi auxiliari),
  • rezistivitatea solului (cu metoda Wenner),
  • măsurarea continuității conductorului de protecție și a legăturii de echipotențializare (îndeplinește cerințele standardului IEC 60364 - 6 - 61:2000 secțiunea 6.12.2) cu funția de auto-zero – cu curent de 200 mA.

Suplimentar:

  • măsurarea rezistenței electrozilor auxiliari RS și RH,
  • măsurarea tensiunii de interferențe,
  • măsurarea frecvenței de interferențe,
  • măsurarea în prezența tensiunii de interferențe din rețelele de alimentare 50 Hz, 60 Hz
  • selecția tensiunii de test (25 V sau 50 V)
  • introducerea distanței dintre electrozi la măsurarea rezistivității în metrii (m) sau feet (ft),
  • memorie 990 măsurători (10 banci de memorie fiecare avânt 99 celle),
  • calibrarea cleștelui de curent utilizat,
  • ceas în timp real (RTC),
  • transmisia datelor la calculator (prin USB, fără fir),
  • indicator nivel baterie.

Securitatea electrică:

  • tipul izolației: dublă, conform cu EN 61010 - 1 și IEC 61557
  • categoria de măsurare: CAT IV 300 V conform cu EN 61010 - 1
  • clasa de protecție conform cu EN 60529: IP54

Condiții nominale de operare:

  • temperatura de operare: -10...+50°C
  • temperatura de depozitare: -20...+70°C
  • umiditatea: 20...80%

Alte date technice:

  • afișaj LCD: grafic, cu iluminare
  • interfață: USB
  • număr de măsurători efectuate cu un set de baterii: > 1200
  • garanție: 36 luni



Specificaţii tehnice:

Măsurarea rezistenței prizei de pământ  (methoda 3- și 4-poli)
domeniu de măsură conform cu  IEC61557 - 5: 0,30 Ω...19,9 kΩ

Domeniu

Rezoluție

Exactitate

0,00...19,99 Ω

0,01 Ω

±(2% v.m. + 2 digits)

20,0...199,9 Ω

0,1 Ω

200...1999 Ω

1 Ω

2,0k...9,99 kΩ

0,01 kΩ

±(5% v.m. + 4 digits)

10,0k...19,9 kΩ

0,1 kΩ

curentul de măsură: la scurt circuit >200 mA,

tensiunea la terminale deschise: selectabilă <25 V AC sau <50 V AC,

frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz),

Măsurarea continuității conductorului de protecție și a legăturii de echipotențial (Rcont)
domeniu de măsură conform cu IEC61557 - 5: 0,24 Ω...19,9 kΩ

Domeniu

Rezoluție

Exactitate

0,00...19,99 Ω

0,01 Ω

±(2% v.m. + 2 cifre)

20,0...199,9 Ω

0,1 Ω

200...1999 Ω

1 Ω

2,0k...9,99 kΩ

0,01 kΩ

±(5% v.m. + 2 cifre)

10,0k...19,9 kΩ

0,1 kΩ



tensiunea la terminale deschise: <24 Vrms dar >4 Vrms,

curentul de măsură: la scurt circuit >200 mA,

frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz), posibilitatea selecției frecvenței din meniul instrumentului,

funcția auto-zero pentru eliminarea rezistenței sondelor de test

Măsurarea rezistenței electrozilor auxiliari RH și RS

Domeniu

Rezoluție

Exactitate

0...999 Ω

1 Ω

±(5% (RS+RE+RH) + 8 cifre)

1,00k...9,99 kΩ

0,01 kΩ

10,0k...19,9 kΩ

0,1 kΩ

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind clește de curent și electrozi auxiliari (3p + clamp)
domeniu de măsură conform cu  IEC61557 - 5: 0,44 Ω...1999 Ω

Domeniu

Rezoluție

Exactitate

0,00...19,99 Ω

0,01 Ω

±(8% v.m. + 3 cifre)

20,0...199,9 Ω

0,1 Ω

200...1999 Ω

1 Ω

tensiunea la terminale deschise: selectabilă <25 V AC sau <50 V AC,

curentul de măsură: la scurt circuit > 200 mA,

frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz),

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind doi clești de curent

Domeniu

Rezoluție

Exactitate

0,00..19,99 Ω

0,01 Ω

±(10% v.m. + 3 cifre)

20,0...149,9 Ω

0,1 Ω

±(20% v.m. + 3 cifre)

frecvența curentului de test: 125 (ptr rețele de 50 Hz) sau 150 Hz (ptr rețele de 60 Hz)

Măsurarea rezistivității solului
Metoda de măsurare: Wenner, ρ=2πLRE

Domeniu

Rezoluție

Exactitate

0,0...199,9 Ωm

0,1 Ωm

depinde de exactitatea de
măsurare a RE cu metoda 4p,
dau nu mai puțin de ±1 cifră

200...1999 Ωm

1 Ωm

2,00k...19,99 kΩm

0,01 kΩm

20,0k...99,9 kΩm

0,1 kΩm

100k...999 kΩm

1 kΩm

L – distanța dintre sonde: 1...50 m

Măsurarea tensiunii de interferențe

Domeniu

Rezoluție

Exactitate

0...100 V

1 V

±(2% m.v + 3 cifre)

semnalizare la prezență tensiuni peste 24 V sau 40 V rms

măsurători del la DC și AC 45…65 Hz,



 „v.m.”- valoarea măsurată

MRU-200 este singurul instrument de pe piață care măsoară priza de pământ cu toate metodele de măsurare.

Măsurători posibile:

  • măsurarea prizei de pământ cu metodele 2-poli, 3-poli,4-poli,
  • măsurarea impedanței prizei de pământ cu metoda impulsului, sunt disponibile 3 tipuri de impulsuri 4/10μs, 8/20μs, 10/350μs,
  • măsurarea prizei de pământ fără a deconecta piesa de separație (folosind clește de curent),
  • măsurarea prizei de pământ fără țăruși auxiliari cu doi clești de curent,
  • măsurarea rezistivității solului,
  • măsurarea continuității,
  • măsurarea curentului de scurgere.



Permite măsurători de:

  • rezistența prizei de pământ folosind electrozi auxiliari,
  • rezistența prizei de pământ folosind electrozi auxiliari și clește de curent (la măsurători în sistemele de prize de pământ multiple)
  • rezistența prizei de pământ folosind doi clești de curent (la măsurători de priză de pământ când nu este posibilă folosirea de electrozi auxiliari),
  • impedanța prizei de pământ cu metoda impulsului (fără a deconecta piesa de separație),
  • rezistivitatea solului (cu metoda Wenner),
  • curent folosind cleștele de curent (ex. curentul de scurgere) și clește de curent flexibil (bobină Rogowsky),
  • măsurarea continuității conductorului de protecție și a legăturii de echipotențializare (îndeplinește cerințele standardului IEC 60364 - 6 - 61:2000 secțiunea 6.12.2) cu funția de auto-zero – cu curent de 200 mA.

Suplimentar:

  • măsurarea rezistenței electrozilor auxiliari RS și RH,
  • măsurarea tensiunii de interferențe,
  • măsurarea frecvenței de interferențe,
  • măsurarea în prezența tensiunii de interferențe din rețelele de alimentare,
    cu frecvențe 16 2/3 Hz, 50 Hz, 60 Hz și 400 Hz (cu selecția manuală sau automată a frecvenței corespunzătoare semnalului de măsurare),
  • selecția tensiunii de test (25 V sau 50 V)
  • introducerea distanței dintre electrozi la măsurarea rezistivității în metrii (m) sau feet (ft),
  • memorie 990 măsurători (10 banci de memorie fiecare avânt 99 celle),
  • calibrarea cleștelui de curent utilizat,
  • ceas în timp real (RTC),
  • transmisia datelor la calculator (prin USB),
  • indicator nivel baterie.

Securitatea electrică:

  • tipul izolației: dublă, conform cu EN 61010 - 1 și IEC 61557
  • categoria de măsurare: CAT IV 300 V conform cu EN 61010 - 1
  • clasa de protecție conform cu EN 60529: IP54

Condiții nominale de operare:

  • temperatura de operare: -10...+50°C
  • temperatura de depozitare: -20...+70°C
  • umiditatea: 20...80%

Alte date technice:

  • afișaj LCD: grafic, cu iluminare
  • interfață: USB
  • număr de măsurători efectuate cu un set de baterii: > 1200
  • garanție: 36 luni

Măsurarea tensiunii de interferențe

Domeniu

Rezoluție

Exactitate

0...100 V

1 V

±(2% v.m. + 3 cifre)

Măsurarea frecvenței de interferențe

Domeniu

Rezoluție

Exactitate

15...450 Hz

1 Hz

±(1% v.m. + 2 cifre)

Măsurarea rezistenței prizei de pământ (metoda 3- și 4-poli)
domeniu de măsură conform cu IEC61557 - 5: 0,100 Ω...19,9 kΩ

Domeniu

Rezoluție

Exactitate

0,000...3,999 Ω

0,001 Ω

±(2% v.m. + 4 cifre)

4,00...39,99 Ω

0,01 Ω

±(2% v.m. + 2 cifre)

40,0...399,9 Ω

0,1 Ω

400...3999 Ω

0,001 kΩ

4,00k...19,99 kΩ

0,01 kΩ

±(5% v.m. + 2 cifre)


Măsurarea continuității conductorului de protecție și a legăturii de echipotențial (Rcont
domeniu de măsură conform cu IEC61557 - 4: 0,045 Ω...19,99 kΩ

Domeniu

Rezoluție

Exactitate

0,000...3,999 Ω

0,001 Ω

±(2% v.m. + 4 cifre)

4,00...39,99 Ω

0,01 Ω

±(2% v.m. + 2 cifre)

40,0...399,9 Ω

0,1 Ω

400...3999 Ω

0,001 kΩ

4,00k...19,99 kΩ

0,01 kΩ

±(5% v.m. + 2 cifre)



Măsurarea rezistenței electrozilor auxiliari RH și RS

Domeniu

Rezoluție

Exactitate

0...999 Ω

1 Ω


±(5% (RS+RE+RH) + 8 cifre)

1,00k...9,99 kΩ

0,01 kΩ

10,0k...19,9 kΩ

0,1 kΩ



Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind clește de curent și electrozi auxiliari
(3p + clamp)
 domeniu de măsură conform cu IEC61557 - 5: 0,120 Ω...1,99 kΩ

Domeniu

Rezoluție

Exactitate

0,000...3,999 Ω*

0,01 Ω

±(8% v.m. + 4 cifre)

10,0...99,9 Ω

0,01 Ω

±(8% v.m. + 3 cifre)

100...999 Ω

0,1 Ω

1,00k...1,99 kΩ

1 Ω

* - în domeniul 0,000…0,045 Ω exactitatea nu este specificată.

Măsurarea rezistenței prizei de pământ în sisteme de prize de pământ multiple folosind doi clești de curent

Domeniu

Rezoluție

Exactitate

0,00...19,99 Ω

0,1 Ω

±(10% v.m. + 3 cifre)

20,0...149,9 Ω

0,1 Ω

±(20% v.m. + 3 cifre)

Măsurarea rezistivității solului Metoda de măsurare: Wenner, ρ=2πLRE

Domeniu

Rezoluție

Exactitate

0,0...199,9 Ωm

0,1 Ωm

depinde de exactitatea de
măsurare a RE cu metoda 4p,
dau nu mai puțin de ±1 cifră

200...1999 Ωm

1 Ωm

2,00k...19,99 kΩm

0,01 kΩm

20,0k...99,9 kΩm

0,1 kΩm

100k...999 kΩm

1 kΩm

L – distanța dintre sonde: 1...50 m

Măsurarea curentului AC (de scurgere)

Domeniu

Rezoluție

Exactitate

0,1...99,9 mA 1

0,1 mA


±(8% v.m. + 5 cifre)

100...999 mA 1

1 mA

±(8% v.m. + 3 cifre)

1,00...4,99 A 1,2

0,01 A

±(5% v.m. + 5 cifre)1
nespecificat 2

5,00...9,99 A 1,2

0,01 A

±(5% v.m. + 5 cifre)

10,0...99,9 A 1,2

0,1 A

100...300 A 1,2

1 A

– clește receptor (diametru 52 mm) – C-3
2 – clește flexibil (bobină Rogowsky) cu diametru 400 mm – F-1


Măsurarea rezistenței dinamice a prizei de pământ (RD) cu metoda impulsului (4p )

Domeniu

Rezoluție

Exactitate

0,0...99,9 Ω

0,1 Ω


±(2,5% v.m. + 3 cifre)

100...199 Ω

1 Ω

selecția tipului de impuls: 4/10 ms, 4/20 ms, 10/350 ms

„v.m.”- valoarea măsurată
